半導體行業(芯片制造)

滁州華瑞IDM項目

行業價值:項目的落地和建設開創五個“第一”,一是兩省合作產業園入駐的第一個重大項目,二是浦口-南譙區共同組建產業基金的第一個產業項目,三是安徽省滁州市第一座晶圓制造項目,四是第一個拿地即開工、簽約到開工僅僅1個月的項目,五是國內同類晶圓廠建設速度最快的項目之一。該EPC工程各個分項均在保證安全、文明生產的前提下進行,一次投運成功、無一例外。

里程碑意義:滁州華瑞微項目,從設計、土建、到機電凈化、專業系統包等,全部由中電二公司自主完成,是真正的半導體EPC項目。

項目亮點:因地制宜 運用仿真技術節約工程造價

按初始設計方案,整個廠區地基都是樁基為基礎,但是工程建設的所處地塊是軟土為基礎、并有一定面積的池塘層,在樁基情況下,有可能造成軟土擾動,反而形成了組織結構的破壞。公司邀請中電內部仿真技術研究所進行防微振測試和地基基礎驗算,并與相關技術部門研討,調整樁基為大體積筏板基礎,不但節約工期近一個月,而且相應基礎工程造價和投資也節約縮減近30%。,最重要的是提高了工程防微振的精準性。

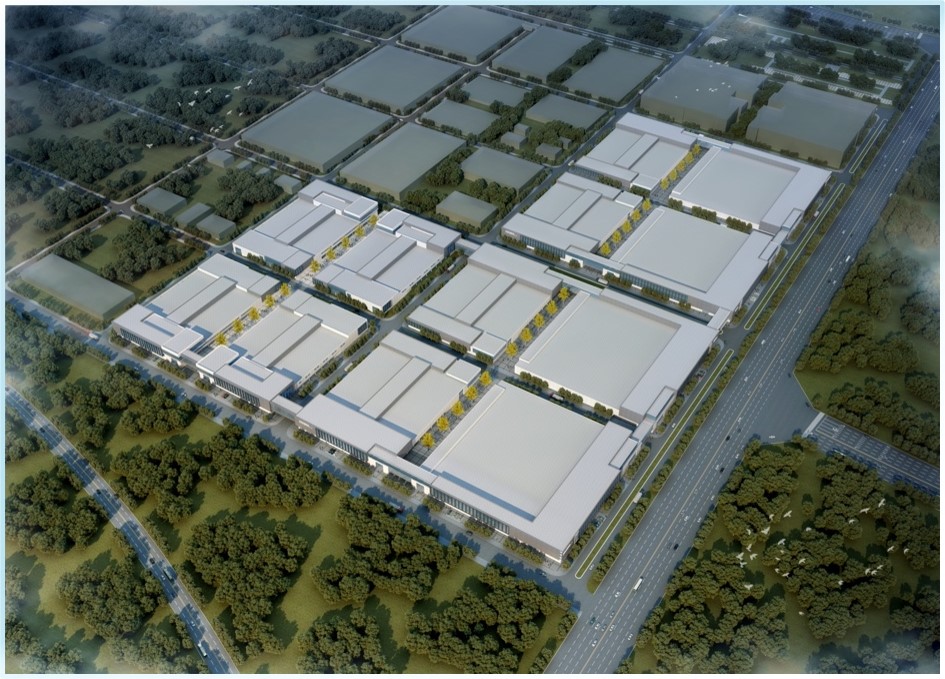

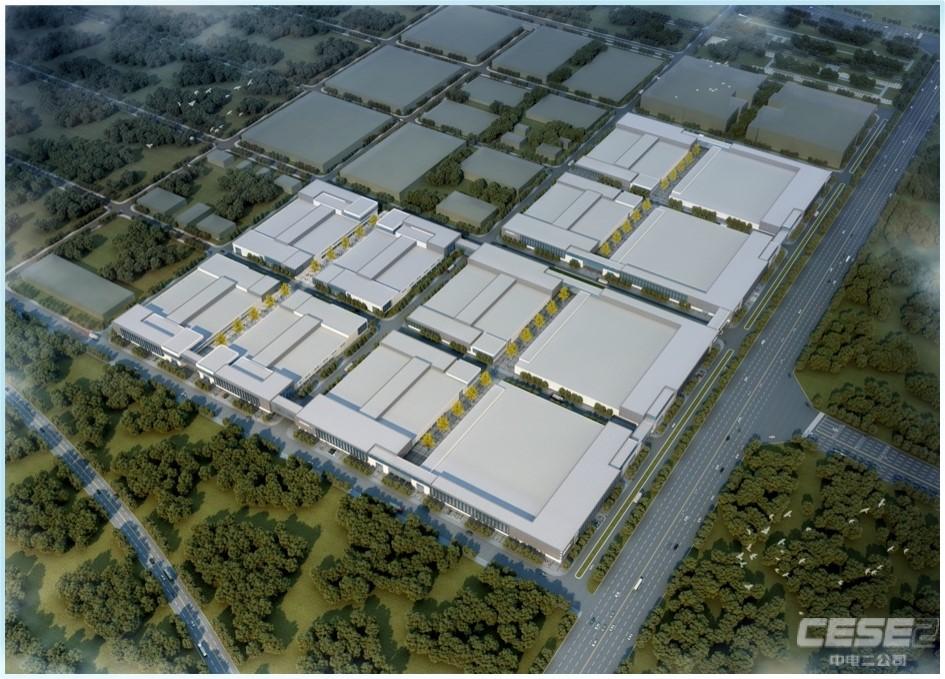

鳥瞰圖
